dans le domaine ferroviaire

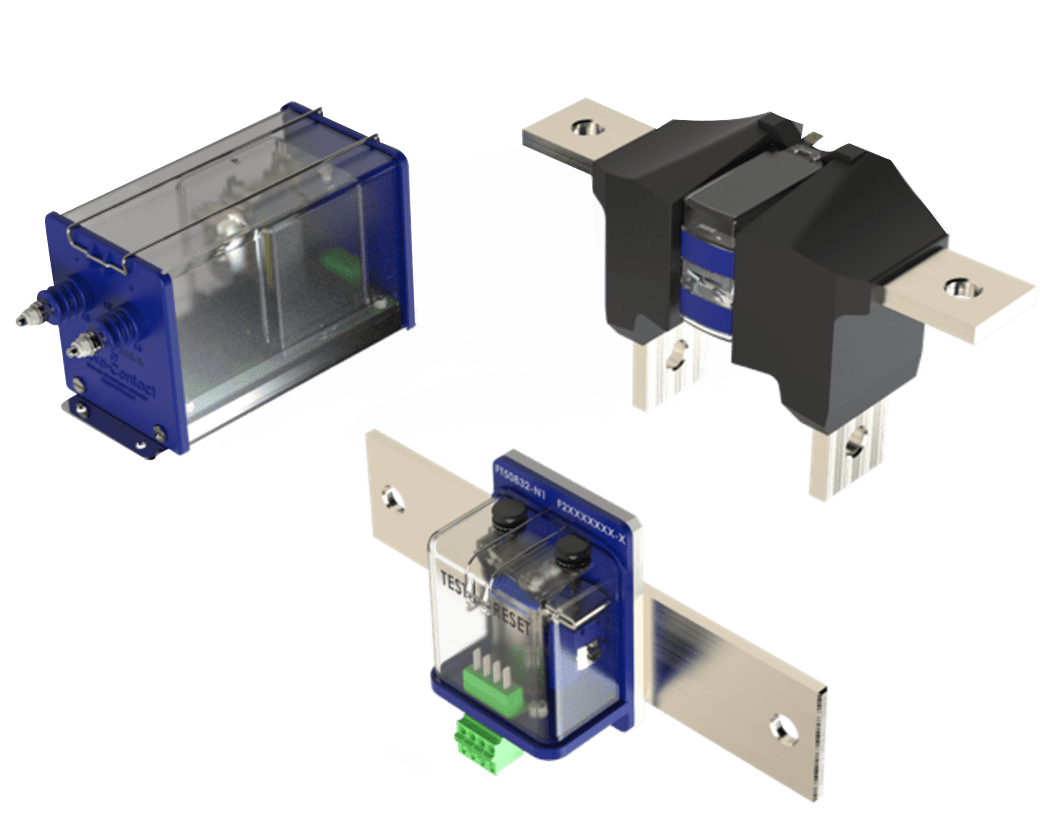

Les relais Techno-Elec fonctionnent sur un principe de circuit magnétique électromécanique. Un flux est créé autour du circuit magnétique grâce à un courant traversant un bobinage, un aimant permanent crée un flux opposé qui maintient les contacts en position repos.
Dès que le flux du circuit magnétique dépasse celui de l’aimant permanent, le relais bascule et se ferme. L’équilibrage de cette armature et l’emploi d’un aimant permanent en tant que moyen de rappel assurent une commutation rapide sans position intermédiaire. Notre mécanique de contacts permet un réglage des seuils d’une très grande précision.
Pour réaliser un relais de tension, de courant, différentiel ou sur mesure, TECHNO-ELEC compose à partir de ses circuits magnétiques et de ses boitiers standards, des blocs relais permettant de s’adapter dans la plupart des environnements et contraintes électriques, et cela sans alimentation extérieure supplémentaire.
Les relais Techno-Elec répondent aux caractéristiques suivantes :
domaines de fonctionnement : 1 mA à 15000 A / 10 mV à 4 000 V (AC/DC)
rigidité diélectrique : jusqu’à 20 000 V 50 Hz – 1 min (Circuit primaire/ circuit secondaire)
contacts auxiliaires typiquement 1 N/O 1 N/C, AgPd
grandes capacités de résister aux fortes surcharges
tenues feu suivant NF F 16-101/2 & EN 45545
fonctionne indépendamment de son orientation dans l’espace
Les relais de protection sont utilisés dans de nombreuses applications de l’industrie ferroviaire, ainsi que pour des cas spécifiques nécessitant une solution personnalisable.
Exemples d’applications en ferroviaireIsolation galvanique élevée
Fonctionnement autonome, sans alimentation auxiliaire
Très haute fiabilité, sans maintenance grâce à une technologie électromécanique éprouvée
Forte capacité à supporter des surcharges importantes
Contacts sans transfert de soudure, adaptés aux applications critiques
Temps de réponse très rapide
Personnalisable selon les besoins spécifiques du client
IEC 60077 – Équipements électriques pour le matériel roulant ferroviaire
IEC 61373 – Chocs et vibrations – Applications ferroviaires
NF F 16-101/102 – Comportement au feu et à la fumée du matériel roulant
EN 45545 – Applications ferroviaires – Protection contre l’incendie des véhicules ferroviaires
IEC 60068-2 – Essais d’environnement
EN 50124-1 – Applications ferroviaires – Coordination de l’isolement
EN 50163 – Tensions d’alimentation des systèmes de traction

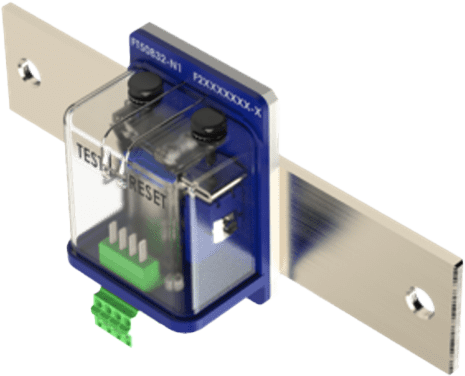

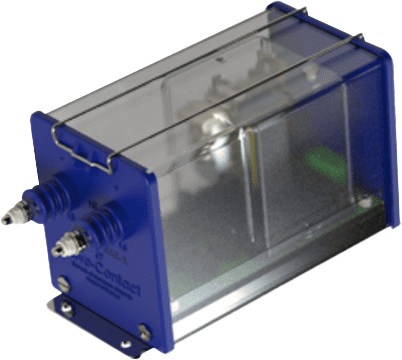

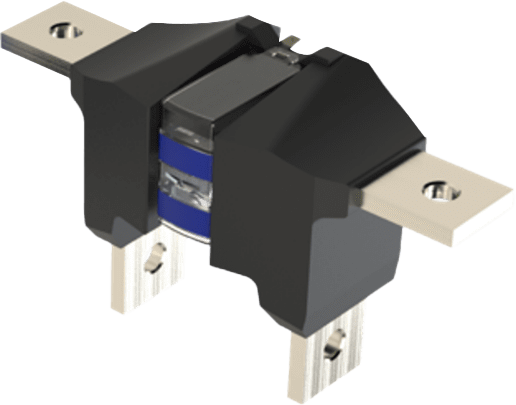

| Protection voltage relay | Protection current relay | Protection differential relay | |
|---|---|---|---|
 |
 |
 |
|
| Voltage measuring | From 10 mV – 4 000V (AC/DC) | – | – |
| Current measuring | – | 1A – 15 000A (AC/DC) | 1A – 15 000A (AC/DC) |
| Contact arrangement (1) | 1 N/O – 1 N/C | 1 N/O – 1 N/C | 1 N/O – 1 N/C |
| Accuracy | Up to 5% | Up to 5% | Up to 5% |
|
Dielectric strength (50Hz - 1min) • Between primary and secondary • Between each contact |
Up to 15 kV Up to 2.5 kV |
Up to 15 kV Up to 2.5 kV |
Up to 12 kV Up to 2.5 kV |
| Operating temperature | -40°C … +75°C | -40°C … +75°C | -40°C … +75°C |
| Terminals (2) | Faston (single, double), M4…M6, Push in connectors |
Busbar (for primary) Faston (single, double), M4…M6, Push in connectors |
Busbar (for primary) Faston (single, double), M4…M6, Push in connectors |
| Monitoring Functions |
Minimum voltage Maximum voltage Impulse voltage Differential voltage |
Minimum current Maximum current |
Differential current |
| En savoir plus | En savoir plus | En savoir plus |
| CONTACT | |
|---|---|
| Contact rating at 10⁶ operations | 137 Vdc : 0.3 A L/R = 30ms |
| Number of contacts |
Typically : 1 C/O | 2 C/O | 2 N/C | 1 N/O – 1 N/C | 1 N/O – 2 N/C Other configuration possible, please contact us |
| Contact resistance | < 20 mOhms (new). < 100 mOhms @ contact rating |
| Material | AgPd 70/30 |
| Contact safety | Weld no transfer |
| MECHANICAL CHARACTERISTICS | |
|---|---|
| Mechanical life | 108 operations |
| Contact life (mechanical) | 108 operations |
| Weight | Depends on relay. Typically between 0.5 and 1 kg. |
| ENVIRONMENTAL CHARACTERISTICS | |
|---|---|
| Environment testing | NF EN 60068-2 |
| Shock and vibration | NF EN 61373 |
| Operating temperature | -40°C...+75°C |
| Storing temperature | -40°C...+85°C |
| Protection degree IP | IP40 |
| Fire and smoke |
Other configuration possible NF EN 16-101/102 | EN45545 (R26-HL3) |
